一、行业应用背景

涡旋压缩机凭借结构紧凑、运动部件少、运行噪音低、容积效率高的优势，广泛覆盖四大核心工业场景：

1. 通用工业空压机：电子厂、机械加工、包装车间气源供给；

2. 冷链制冷机组：冷库、中央空调、食品冷冻设备核心主机；

3. 真空涡旋泵：半导体、医药冻干、实验室真空工艺；

4. 新能源热管理：储能、新能源车空调高压变频涡旋机组。

设备运行特征：变频宽转速区间（1000–10000rpm）、动 / 静涡盘精密啮合、十字滑环防自转结构、高速滚动轴承、油气混合润滑；化工、防爆车间、密闭冷媒机房存在易燃易爆介质，普通监测设备无法满足防爆合规要求。

当前行业运维模式仍以人工定点巡检 + 事后故障维修为主，数字化在线监测普及率不足 30%，设备隐性故障无法提前识别，非计划停机损失居高不下。

二、传统运维现存核心痛点（本方案针对性解决）

（一）机械故障无法提前预判，突发停机损失巨大

1. 涡旋盘磨损、齿顶干涉、十字滑环间隙变大、轴承点蚀、轴偏心、液击拍振，前期仅表现为高频微小振动冲击，人工巡检无法识别；故障爆发后直接卡死，单次停机维修 4–8 小时，生产中断损失可达万元级。

2. 仅靠手持式测振仪月度点检，数据间断、无趋势对比，无法区分负载波动与真实故障振动，误判、漏判频发。

（二）温度、振动分设备采集，数据割裂无法综合诊断

1. 分体测温、分体测振，振动异常时无法同步匹配轴承 / 排气壳体温度，无法区分 “润滑失效升温”“机械摩擦升温”“冷媒异常过热”。

2. 红外单点测温仅测外壳，无法反映内部轴承、涡盘啮合区域真实温升。

（三）防爆工况缺少合规监测硬件，存在安全隐患

化工、冷媒、油气车间属于 Ex 防爆区域，普通振动传感器无本安认证，带电采集易引发燃爆，现场无可用在线监测手段。

（四）主轴微小窜动、轴心偏移无法量化

涡旋压缩机主轴间隙 0.01–0.05mm，轴承磨损、轴变形会产生轴向 / 径向微小位移，接触式传感器磨损、测量失真，无法长期监测轴心轨迹。

（五）壳体应力、液击冲击形变无量化手段

液击、高压冲击会造成压缩机壳体周期性应力形变，长期疲劳导致壳体开裂，传统监测无应力数据支撑，无法评估结构寿命。

（六）振动数据专业门槛高，现场运维人员看不懂

原始振动波形、频谱、包络解调数据复杂，需专业振动分析师解读；普通网关仅做数据转发，无边缘实时分析、故障自动标注，波形分析门槛高。

（七）多类型传感器协议不统一，系统集成复杂

振动、温振、电涡流、红外测温、应变传感器信号类型各异，采集、滤波、转换需额外配套调理器，布线繁琐、调试周期长。

三、整体监测方案技术架构（条理清晰、可落地执行）

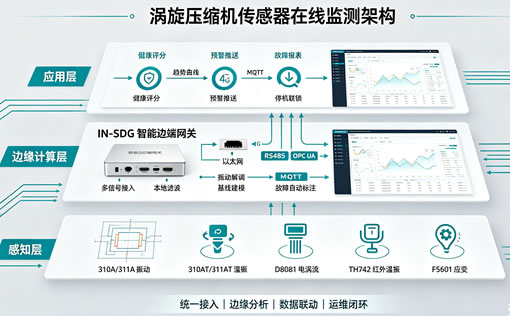

整体四层架构（从底层测点到上层平台）

1. 感知层：森瑟全系列专用传感器（振动 / 温振 / 电涡流 / 红外测温 / 应变），覆盖压缩机全部监测维度；

2. 边缘计算层：IN-SDG 智能边端网关，统一采集、本地滤波、振动解调、故障判读、数据标准化；

3. 传输层：4G / 以太网 / RS485 双链路，支持本地断网缓存、断点续传；

4. 应用层：本地触摸屏 / PLC/DCS/ 云端运维平台，实现趋势曲线、预警推送、故障报表、设备健康评级。

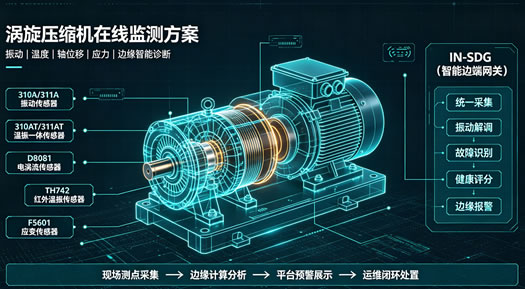

监测物理测点布局（可直接现场施工）

监测位置	监测目标	配套森瑟传感器型号
电机驱动端轴承座	轴承磨损、转子不平衡、不对中、壳体温升	310AT（通用）/311AT（防爆）温振一体
涡旋机头壳体（动静涡盘啮合区）	涡盘磨损、十字滑环故障、液击拍振、壳体温度	310A（通用）/311A（防爆）振动传感器
主轴径向 / 轴向间隙	轴窜动、轴心轨迹、轴承游隙变大	D8081 电涡流传感器
排气口外壳 / 冷媒管路	非接触高温测温、冷媒过热预警	TH742 红外温振传感器
压缩机底座 / 支撑壳体	液击应力、壳体疲劳形变、安装松动	F5601 应变传感器

四、森瑟科技全系列传感器详细选型、原理、适配价值（技术含量 + 易懂落地）

1. 在线振动传感器 310A（通用防爆区外标准机型）

核心原理

环形剪切压电陶瓷结构，压电效应将振动加速度转化为标准 IEPE 电荷信号，0.1–10kHz 宽频，同时捕捉低频转子不平衡、高频轴承冲击、涡盘啮合脉冲信号。

关键技术参数

• 量程 ±10g/±80g 可选，灵敏度 500mV/g；

• 316L 不锈钢激光全密封，IP68 防护，-55~125℃宽温；

• EMI 电磁屏蔽，抗变频器强电磁干扰（适配变频涡旋机）；

• 螺柱刚性安装，保证振动信号无衰减传输。

涡旋压缩机应用价值

1. 机头测点采集高频应力波，通过包络解调识别十字滑环磨损、涡盘齿面磕碰；

2. 区分工频低频振动与轴承故障高频冲击，解决变频机组转速波动导致的误报警；

3. 长期在线连续采集，自动建立机组振动基线，偏离基线 30% 预警、50% 停机报警。

2. 本安防爆振动传感器 311A（化工 / 冷媒防爆机房专用）

与 310A 差异核心优势

持有本安防爆认证 Ex ia IIC T6，满足冷媒、油气、挥发性可燃气体车间防爆规范，电路本安限流限能，无电火花引爆风险。

适用场景

冷媒制冷涡旋机组、化工工艺真空涡旋泵、密闭防爆气源车间，替代手持巡检，实现 24h 不间断防爆在线监测。

3. 温振一体传感器 310AT（通用）/ 本安防爆 311AT（防爆）

一体化集成设计（解决温振数据割裂痛点）

单只传感器同步输出振动加速度 + 内置铂电阻温度信号，无需分开安装振动、温度探头，减少布线、开孔、安装点位。

监测价值

1. 电机轴承座同步采集振动 + 轴承外壳温度，精准区分两类故障：

￮ 振动上升、温度同步飙升：润滑失效、轴承干磨；

￮ 振动异常、温度无变化：转子不平衡、机械松动；

2. 311AT 防爆款同时具备本安认证，防爆场景温振一体化一站式采集。

4. 电涡流传感器 D8081（非接触主轴间隙监测）

测量原理

基于电涡流效应，探头与金属主轴无物理接触，高频磁场感应主轴表面涡流，间隙变化转化为线性电压信号，分辨率 0.5μm，捕捉微米级微小窜动。

涡旋机专属作用

1. 实时监测主轴径向跳动、轴向窜动量，判断轴承游隙增大、主轴变形；

2. 绘制轴心轨迹，提前预警动静涡盘偏心干涉，避免齿顶刮擦卡死；

3. 非接触无磨损，适配高速变频主轴长期连续监测，接触式传感器无法实现。

5. 红外温振传感器 TH742（非接触高温区域监测）

双重采集能力

红外非接触测温（无需贴合设备表面）+ 内置振动采集，针对排气高温管路、狭小无法打孔安装探头区域。

适用场景

压缩机排气腔、高温冷媒管道，避免接触式传感器高温老化，无开孔改造，施工简单。

6. 应变传感器 F5601（壳体应力、液击形变监测）

原理

应变片粘贴于壳体表面，设备受液击、高压冲击产生微小形变时，应变电阻同步变化，输出应力量化数据。

解决痛点

涡旋压缩机频繁液击会造成壳体疲劳裂纹，F5601 实时采集周期性应力幅值，长期趋势分析评估壳体结构寿命，提前预警开裂风险。

7. 智能边端网关 IN-SDG（整套方案核心，简化振动分析门槛）

核心定位：把复杂振动波形 “通俗化、自动化”，解决运维看不懂频谱的痛点

1. 多信号统一接入

兼容 IEPE 振动、4–20mA 温振、电涡流电压、应变桥路、红外测温多类型传感器，单台网关集成全部测点，无需多台采集器。

2. 边缘本地智能算法（核心技术亮点）

• 内置涡旋压缩机专属滤波算法：自动滤除变频低频干扰，提取轴承、涡盘故障特征频率；

• 实时包络解调、频谱分析、时域冲击识别，本地直接输出故障结论，不用后台专业人员解读波形；

• 自动建立转速 - 振动基线模型，负载归一化计算，大幅降低变频机组误报率。

3. 可视化简化输出（用户一眼看懂）

网关本地 HMI 屏幕直接展示：

• 设备健康评分（0–100 分，绿色正常 / 黄色预警 / 红色报警）；

• 文字化故障提示：“轴承滚动体点蚀风险 7 天”“十字滑环间隙增大”“液击应力超标”；

• 振动趋势曲线、温度曲线、轴窜动数值、应力曲线一体化展示，无需解读原始波形。

4. 系统集成能力

支持 Modbus TCP/RTU、MQTT、OPC UA，对接 PLC、DCS、工业云平台；本地缓存 1 年历史数据，断网不丢失，恢复网络自动续传；支持短信、声光报警联动停机联锁。

五、整套方案完整可执行实施流程（落地步骤清晰）

步骤 1：现场测点定位与开孔安装（1 天完成单台机组）

1. 电机轴承座、涡旋机头平面加工 M6 螺孔，刚性固定 310A/311A/310AT/311AT；

2. 主轴端部预留安装位固定 D8081 电涡流探头，校准间隙零点；

3. 排气管道外侧固定 TH742 红外温振探头，对准管壁测温；

4. 压缩机底座壳体粘贴 F5601 应变片，防水密封处理。

步骤 2：布线与防爆隔离（防爆区单独做本安隔离栅）

1. 普通区域屏蔽线缆统一接入 IN-SDG 网关；

2. 防爆机房传感器线缆增加本安隔离模块，满足防爆布线规范。

步骤 3：IN-SDG 网关参数配置（标准化模板，10 分钟调试）

1. 录入压缩机额定转速、功率、涡盘齿数、轴承型号，网关自动生成故障特征频率库；

2. 设置振动、温度、轴位移、应力四级预警阈值；

3. 配置传输协议、报警推送方式（本地声光 + 手机短信 / 平台消息）。

步骤 4：基线采集与系统试运行（24h 标定）

机组满负荷运行 24 小时，IN-SDG 自动采集不同转速、负载下的振动、温度基线，生成专属判定模型，避免变频工况误报警。

步骤 5：运维平台对接与人员培训

网关数据上传至本地触摸屏 / 云端平台，培训现场运维人员仅需看懂健康评分 + 文字故障提示，无需掌握振动频谱专业知识。

六、方案核心收益（对应前期痛点闭环解决）

1. 预判故障，消除非计划停机：提前 7–14 天预警轴承、涡盘、十字滑环磨损，由事后维修转为预测性维护，停机损失下降 90%；

2. 多物理场融合诊断，故障定位精准：振动 + 温度 + 轴位移 + 应力四维数据联动，区分润滑、机械、流体、结构类故障；

3. 防爆场景合规落地：311A/311AT 本安防爆传感器满足化工、冷媒机房安全规范，填补防爆在线监测空白；

4. 降低运维技术门槛：IN-SDG 边缘智能自动解析振动波形，输出通俗文字故障结论，普通操作工即可看懂；

5. 减少硬件、施工成本：温振一体传感器减少一半安装点位，单台 IN-SDG 网关统一采集全部传感器，省去多台采集调理设备；

6. 延长设备全生命周期：实时监测液击应力、轴偏心，及时调整工况，降低涡盘、轴承磨损速度，延长大修周期。

七、方案总结

本套涡旋压缩机监测方案采用森瑟科技全品类专用传感器 + IN-SDG 智能边端网关形成一体化闭环监测体系，覆盖机械振动、轴承温度、主轴间隙、高温排气、壳体应力五大核心监测维度；区分通用工况与防爆工况两套硬件选型，技术逻辑完整、施工步骤标准化、数据分析轻量化，既满足工业设备精密故障诊断的技术深度，又降低现场运维人员使用门槛，完美解决当前涡旋压缩机行业人工巡检滞后、故障预判难、防爆监测缺失、振动数据晦涩难懂等全部行业痛点。
