一、项目背景与痛点
滑动轴承广泛应用于高速主轴、重型机械、冶金轧机、汽轮机、大型电机、精密机床等设备，依靠润滑油膜实现液体润滑、减摩、承载、减振。
常见痛点：
· 油膜过薄 → 金属直接接触、烧瓦、抱轴、主轴咬死
· 油膜过厚 → 刚度不足、振动偏大、能耗上升、稳定性差
· 传统手段：离线抽检、人工看油温 / 压力、经验判断 → 滞后、不可靠、无法预警
· 缺少在线、实时、非接触、抗油抗污的油膜厚度测量手段
森瑟科技电涡流方案价值：非接触、不怕油、不怕水、不怕粉尘、高频响应、长期稳定，直接嵌入轴承座实现 24 小时在线监测。
二、监测原理（电涡流测油膜）
核心原理：电涡流位移传感器 → 测轴颈与轴瓦间隙 → 间隙 = 油膜厚度（动态 + 静态）
· 传感器探头高频交变磁场 → 金属轴颈表面产生电涡流 → 反作用改变线圈阻抗
· 输出电压与探头–轴颈距离成高精度线性关系
· 油膜在轴颈与轴瓦之间：测得的间隙变化 = 油膜厚度变化
· 优势：不受润滑油、油温、油雾、金属屑影响，非接触、无磨损
适用范围：油膜厚度 5～500 μm（典型 20～200 μm），精度可达 ±1 μm。
三、推荐产品
1、D8051 / D8111 精密电涡流位移传感器（核心）
· 探头外径：φ5.5 mm，长度小，适合轴承座狭小空间
· 重量：28 g（不含电缆），易安装、抗振
· 频率响应：0～10 kHz → 捕捉高速动态油膜波动
· 线性范围：0.5～2 mm（可按轴承间隙定制）
· 输出：-20 V 标准电压，适配工业采集
· 电缆：PFA 耐油耐高温，机床 / 轴承座内可直接布线
· 互换性：探头 / 电缆 / 前置器可互换，无需现场匹配校准

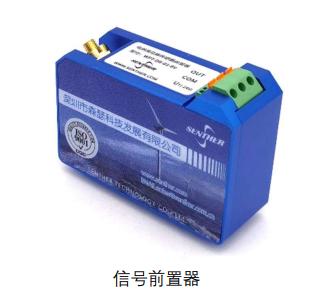

2、信号前置器（配套）
· 型号：D8051/D8111 配套前置器
· 功能：信号调理、滤波、线性补偿、温度补偿
· 供电：-24 Vdc
· 输出：标准模拟量，直连采集器 / PLC
3、数据采集与系统
· 多通道采集器：IN-SDG 8 通道（同步采集油膜 + 温度 + 振动）
· 上位机软件：实时显示、曲线、历史回放、报表、三级预警
· 输出接口：4-20 mA / RS485 / Modbus / OPC UA，可接入 DCS/SCADA
四、测点布置与安装方案（滑道轴承）
1、安装位置推荐
· 每个滑道轴承：2 个探头（X、Y 90° 正交）
· 安装在轴承座 / 瓦背预设孔位，探头垂直对准轴颈表面
· 探头与轴颈初始间隙：0.8～1.2 mm（按 D8051 线性中心）
· 电缆沿轴承座沟槽固定，避免运动干涉与高温烘烤
2、安装步骤
· 轴承座加工M8 安装孔（φ5.5 探头配 M8 螺纹套）
· 探头拧入，调间隙至1 mm 左右，锁紧防松
· 电缆沿固定槽布线，接头远离高温 / 油冲区
· 前置器就近安装（≤5 m），减少干扰
· 系统上电，静态调零、量程标定、温度补偿
· 开机运行，实时监测油膜厚度、轴心轨迹、振动
3、测点示意
轴承座（瓦背）
↑Y（探头1）
X（探头2）——● 轴颈
五、监测参数与预警策略
1、核心监测参数
· 实时油膜厚度（μm）：X 向、Y 向、平均、最小
· 油膜厚度波动（峰峰值）：动态稳定性
· 轴心轨迹：椭圆度、涡动、偏磨趋势
· 油膜刚度 / 阻尼（间接）：结合转速、载荷
· 油温、轴承温度、振动（可选扩展）
2、预警阈值（可现场微调）
· 正常：40～150 μm（依轴承设计）
· 一级预警（黄）：或>180 μm
· 二级预警（橙）：或>220 μm
· 三级停机（红）：（临界干摩擦）
3、输出与联动
· 弹窗 + 声光报警 + 短信 / 微信推送
· 数据本地存储≥1 年，支持追溯
· 可联动降速、卸载、停机保护
六、系统架构（全链路闭环）
传感器探头 → 信号前置器 → 多通道采集器 → 上位机 / PLC → 云平台（可选）
· 前端：D8051 电涡流探头（测间隙 = 油膜）
· 调理：前置器（滤波、补偿、线性化）
· 采集：IN-SDG 同步采集油膜、温度、振动
· 分析：实时厚度、轨迹、趋势、故障诊断
· 应用：预警、保护、维护决策、寿命评估
七、方案优势（森瑟科技 vs 传统）
1. 真在线、真实时：24 小时不间断，毫秒级响应
2. 环境适应性强：不怕油、不怕水、不怕粉尘、耐高温
3. 非接触无磨损：探头不碰轴颈，寿命长、免维护
4. 安装小巧灵活：φ5.5 mm 探头，狭小轴承座可装
5. 长期稳定可靠：军工级稳定性，漂移小、抗干扰强
6. 成本可控：国产自研，高性价比、短交付、快售后
八、典型应用场景
· 精密机床主轴滑动轴承
· 冶金轧机牌坊滑道轴承
· 汽轮机 / 发电机径向轴承
· 高速齿轮箱滑动轴承
· 重型破碎机、球磨机滑道轴承
九、实施周期与服务
· 方案设计：3 个工作日
· 传感器定制 / 备货：5～7 天
· 现场安装调试：1～2 天 / 台
· 售后：1 年质保 + 终身技术支持 + 远程诊断
十、总结
电涡流油膜监测方案，以 D8051/D8111 为核心，实现滑道轴承油膜厚度高精度、非接触、在线实时监测，从 “事后维修” 转向 “预测性维护”，彻底解决烧瓦、抱轴、停机事故，保障设备安全、稳定、高效运行。
