一、产品概述

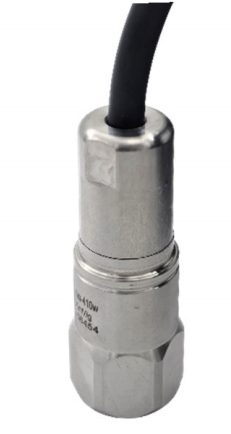

图1 316AM1 耐压防水型加速度传感器
316AM1 系列产品是一款振动测量用耐压防水加速度传感器，特点是采用环形剪切模式的陶瓷晶体作为敏感元件，具有长期保持输出稳定的特性。此加速度传感器的内部电路在 IEPE 系统的两线制上同时提供恒流源激励和传输低阻抗电压输出信号，信号地内部屏蔽，并与外壳隔离；同时信号放大电路设计考虑了极性反向保护。外壳采用激光焊接工艺以保证产品的密封性；输出采用一体出线方式，以满足潮湿及水下环境下长期使用的可靠性。316AM1 系列加速度传感器支持粘合剂安装，也支持 1/4-28 螺纹孔牢固安装。316AM1 系列加速度传感器具有频带响应宽和抗冲击的特性，可以在有意外冲击信号的环境下用于工业振动监控。另外，森瑟科技还可以提供适配客户采集设备的插头以方便现场安装，具体要求可咨询当地销售代表。
主要特点：防水设计；耐腐蚀封装；金属焊接密封；外壳隔离；EMI/RFI 屏蔽；抗冲击保护；宽频带响应。
典型应用：污水处理设备；海水盐雾环境；水下轴承检测。
二、核心规格参数
表1 316AM1 型号规格参数（典型值在 24 ℃、24 Vdc、4 mA、100 Hz 条件下测得）
参数项 |
-5-LF |
-10-LF |
-20 |
-80 |
-500 |
测量范围（g, peak） |
±5 |
±10 |
±20 |
±80 |
±500 |
灵敏度 ±10%（mV/g） |
1000 |
500 |
250 |
100 |
10 |
频率响应 ±5%（Hz） |
0.3-4000 |
0.3-4000 |
1-7000 |
1-7000 |
1-7000 |
频率响应 ±3dB（Hz） |
0.1-10000 |
0.1-10000 |
0.5-13000 |
0.3-13000 |
0.3-13000 |
谐振频率（kHz） |
20 |
20 |
32 |
32 |
32 |
横向灵敏度（%） |
|||||
温度响应 |
±10%（-55 ～ +125 ℃） |
||||
非线性（%FSO） |
±1 |
±1 |
±1 |
±1 |
±1 |
残留噪声（g RMS） |
0.00015 |
0.0002 |
0.0005 |
0.0005 |
0.0010 |
冲击极限（g） |
2000 |
2000 |
5000 |
5000 |
5000 |
上电时间（s） |
|||||
重量（不含电缆，g） |
112 |
112 |
105 |
105 |
105 |
表2 316AM1 通用规格
参数项 |
规格 |
偏置电压 |
10 ～ 14 Vdc |
恒流激励电压 |
18 ～ 30 Vdc |
恒流激励 |
2 ～ 10 mA |
输出阻抗 |
|
绝缘阻抗（@100Vdc） |
>100 MΩ |
操作温度范围 |
-55 ～ +125 ℃ |
防护 |
金属焊接密封 |
外壳材料 |
316L 不锈钢 |
敏感元件 |
压电陶瓷 |
输出方式 |
2 芯电缆 |
选型指引：型号构成依次为 316（系列）、AM1（A=IEPE 输出，M1=IP68）、量程（-5=5g、-10=10g、-20=20g、-80=80g、-500=500g）、低频选项（-LF=低频响应，空白=普频响应）、电缆长度（-10=10 米、-15=15 米）、尾端插头（B=BNC 接头，空白=裸线）。
三、工况适用性核心结论
IP68 不等于耐化学强酸。IP68 只代表清水条件下的防水密封能力，不等于耐磷酸、耐强酸化学腐蚀；原厂手册未针对磷酸、强酸化学介质进行认证。将 316AM1 用于磷酸或酸雾工况属于超样本工况，损坏不在质保范围内。
传感器在酸腐蚀工况下的风险分为两块：一是外壳 316L 金属腐蚀，外壳逐步减薄、点蚀穿孔；二是焊缝、线缆护套、密封材料被酸侵蚀，一旦密封失效，内部压电陶瓷、电子电路直接报废。
可以使用：常温磷酸槽气相环境（几乎无酸雾、仅少量飞溅）。
谨慎或临时：常温高纯磷酸短期间歇浸泡、常温稀硝酸蒸汽临时试用。
严禁使用：盐酸 HCl 蒸汽、热磷酸雾、硫酸雾、高温硝酸蒸汽、长期连续浸泡。
四、磷酸溶液浸泡工况分析
316AM1 外壳材质为标准 316L（钼 2-3%、低碳），耐蚀能力与普通 316L 一致；型号后缀 AM1 为长期水下防水设计（焊接优化、接头反向设计），不提升耐酸能力。磷酸对 316L 的腐蚀取决于温度、磷酸纯度、浓度、有无氯离子或硫酸杂质。
（一）勉强可行工况（仅限短期、间歇浸泡）
1. 常温 20-40 ℃、高纯磷酸、浓度 ≤85%、无 Cl⁻、无硫酸杂质，316L 腐蚀速率小于 0.1-0.3 mm/a，外壳金属腐蚀尚可接受。
2. 但线缆外护套（标准 TPU/PUR）长期浸泡会加速溶胀、变硬开裂；激光焊缝热影响区优先发生缝隙腐蚀，出现点蚀小孔后酸液渗入，传感器直接损坏。
结论：只能间歇短时间浸泡，不建议连续长期浸泡。
（二）绝对不建议或禁止浸泡工况
1. 温度高于 60 ℃ 任何浓度磷酸：温度升高磷酸腐蚀急剧放大，316L 快速减薄、焊缝点蚀穿孔；沸腾磷酸完全不可用。
2. 工业湿法磷酸（含 Cl⁻、硫酸根杂质）：氯离子诱发点蚀，焊缝、螺纹位置优先穿孔，哪怕常温，寿命也很短。
3. 浓度大于 85% 的浓磷酸常温长期浸泡：腐蚀速率上升，外壳会逐步减薄。
工程结论：316AM1 不推荐长期连续浸泡在磷酸中。即使高纯常温磷酸，线缆护套、激光焊缝仍是薄弱环节，存在密封失效风险。如果必须浸泡，只能做短时间试验，并定期拆检外壳、焊缝、线缆护套状态。
五、挥发性强酸蒸汽工况分析
气相酸蒸汽的最大风险：传感器外壳表面温度低于酸环境温度时，酸蒸汽冷凝形成高浓度酸液薄膜，冷凝液浓度往往高于槽内本体溶液，对 316L 外壳与线缆护套构成双重攻击。
（一）磷酸蒸汽
磷酸本身挥发性极低，只有高温沸腾才会产生磷酸雾。常温磷酸槽几乎不产生磷酸蒸汽，外壳仅受少量飞溅，环境相对友好；温度高于 110-120 ℃ 时产生磷酸酸雾，外壳表面冷凝浓磷酸液膜，持续腐蚀 316L 焊缝并腐蚀电缆护套，不适合长期使用。
（二）盐酸 HCl 蒸汽（最危险，挥发性还原酸）
严禁使用。哪怕很低浓度的盐酸挥发蒸汽，冷凝形成的稀盐酸液膜也会直接破坏 316L 钝化膜，发生全面腐蚀、点蚀，同时盐酸会快速腐蚀电缆护套；外壳很快出现锈坑，焊缝优先穿孔，传感器彻底失效。只要工况存在盐酸挥发，直接排除 316AM1。
（三）硝酸 HNO₃ 蒸汽（氧化性酸）
常温稀硝酸蒸汽可短期勉强耐受；浓硝酸、高温硝酸蒸汽下 316L 发生过钝化腐蚀，同时硝酸氧化裂解高分子电缆护套，线缆变硬脆开裂，不适合长期连续工况。
（四）硫酸蒸汽或热硫酸雾
不适用。冷硫酸蒸汽尚可；热硫酸雾冷凝后对 316L 腐蚀性很强，外壳与线缆护套双重受损。
（五）气相环境额外的传感器特有风险
1. 激光焊缝热影响区：腐蚀薄弱点，酸雾冷凝液滞留缝隙，优先点蚀穿孔，内部电路遇酸直接报废。
2. 一体出线电缆护套：标准 TPU/PUR 护套不耐多数强酸，酸雾长期接触会老化、龟裂，酸沿线缆与外壳交界位置渗透。
3. 干湿交替循环：酸液冷凝-风干反复循环，加速钝化膜破坏，腐蚀速度远高于单纯浸泡。
4. 外壳与安装底座之间缝隙：酸雾冷凝积液，发生缝隙腐蚀。
小结：仅常温磷酸体系（无其它混酸、无 HCl，几乎无酸雾，仅有少量飞溅）可短期使用；稀硝酸常温蒸汽只能临时试用；盐酸蒸汽、热磷酸雾、硫酸雾、高温硝酸蒸汽均不适用。
六、综合工程使用总结
表3 综合工程使用总结
工况 |
能否使用 |
关键风险点 |
长期连续浸泡磷酸溶液 |
不推荐 |
焊缝点蚀、电缆护套化学老化；高温或含氯杂质直接报废 |
常温高纯磷酸，间歇短时间浸泡 |
可临时试验 |
必须定期检查焊缝、线缆；不能作为长期在线方案 |
常温磷酸槽，几乎无酸雾，仅少量飞溅 |
可以使用 |
做好外壳保温，减少表面凝露 |
盐酸 HCl 蒸汽环境 |
严禁使用 |
快速外壳点蚀穿孔、线缆损毁 |
热磷酸雾、硫酸雾、高温硝酸蒸汽 |
不可使用 |
焊缝腐蚀、电缆护套脆化开裂 |
七、现场实用建议
原厂 IP68 不等于耐化学强酸。IP68 只代表清水水下密封，不能等同于耐磷酸、耐酸雾；原厂未做强酸化学介质认证，用于磷酸或酸雾属超样本工况，损坏不在质保范围。
如果一定要在磷酸环境在线监测，可采用以下两种方案：
方案 A： 传感器外加 PTFE/PFA 全封闭防护罩，隔绝磷酸液体、酸雾，只留振动传递接触面。
方案 B： 更换钛合金外壳、氟塑料护套线缆的化工专用振动传感器。
此外还需注意：
1. 尽量避免传感器表面结露：给传感器外壳做保温，使其表面温度高于环境露点，消除酸冷凝液（腐蚀的主要来源）。
2. 安装时底座与传感器之间加 PTFE 垫片，消除缝隙，减少缝隙腐蚀。
3. 禁止在含盐酸挥发的工况直接使用 316AM1。
八、选型支持
如果您提供实际工况——磷酸浓度、介质温度、是否混有其他酸、是浸泡还是槽上方气相、是否有氯离子——我们可以给出直接可用或不可用的选型建议。
欢迎联系森瑟科技当地销售代表，获取适配您采集设备的插头与安装配件。
