电荷放大器用于放大电荷输出传感器的电荷信号，并将电荷信号转化为电压信号。本质上，电荷输出传感器+电荷放大器=IEPE传感器。为什么将电荷输出传感器和电荷放大器分离呢？因为在一些高温环境下，IEPE传感器电路器件不能耐受高温，所以要将调理电路从传感器分离出来，作为一个单独的单元，安装时远离高温环境。下图为典型施工模型：

电荷输出传感器----低噪声线缆----电荷放大器----普通线缆----用户仪器

一、 电荷输出传感器分类

a． 外壳接地型

b． 外壳浮地型

二、 关于低噪声线缆在施工中的注意事项

线缆噪声主要是由于线缆的振动引起内部摩擦和容值变化所致，所以施工中要注意：

1. 尽量选用低噪声电缆

2. 电荷输出传感器到电荷放大器之间路径尽量短，最好不超过2米

3. 布线路径上，间隔一定距离固定一下线缆，以减少线缆运动。

三、 电荷放大器选型

森瑟科技提供三种类型的电荷放大器

 1. 通用ICP电荷放大器

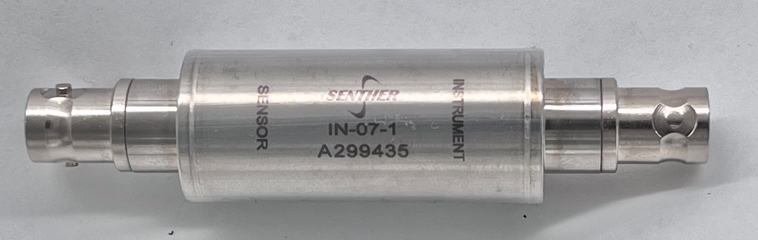

主型号：IN-07, BNC转BNC                            衍生型号：IN-07M1, 10-32 转BNC  (10-32为输入端)

特点：

a． 要求输入阻抗>1MOHM

b． 常规电荷放大器，不适合作为高温电荷输出传感器的电荷放大器，因为高温状态下，电荷输出传感器及其传输线缆的阻抗降低，导致电荷放大器偏置电压不稳，最后测试结果不准或无法测量。

c． 若电荷输出传感器为外壳浮地型，则建议使用三同轴线缆，以达到最佳控噪效果。

2. 高温ICP电荷放大器

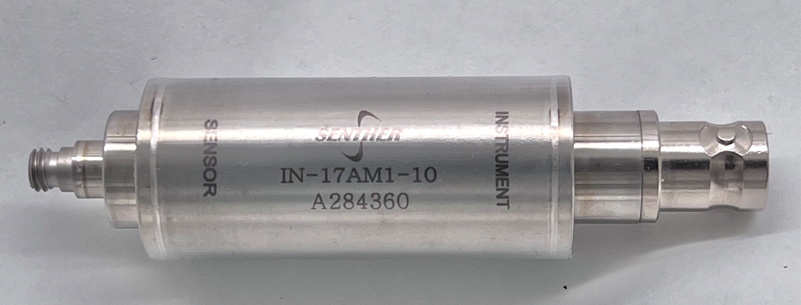

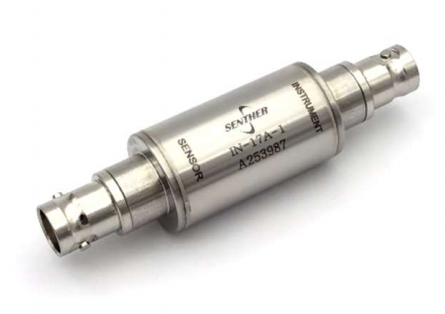

主型号：IN-17A, BNC转BNC               衍生型号：IN-17M1, 10-32 转BNC (10-32为输入端)

特点：

a． 输入阻抗>10KOHM即可，故适合高温下阻抗降低的工况。

b． 兼容高低温。理论上IN-17A可以替代IN-07, 但是由于IN-17A做了低阻抗兼容设计，价格昂贵，用IN-17A替代IN-07没有经济意义。

c． 若电荷输出传感器为外壳浮地型，则建议使用三同轴线缆，以达到最佳控噪效果。

3. 差分电荷放大器

主型号：IN-17B, 2针MIL-5015接头 转3针MIL-5015接头

特点：

a. 差分输入，降低干扰

b. 兼容高低阻抗输入，>10KOHM即可，高低温兼容

c. 差分电荷放大器要求传感器端外壳浮地

d. 差分电荷放大器只针对电压供电的3线制输出端口，对恒流源供电的2线制输出端口不适用

e. 输入端需为2芯屏蔽线缆。

如需了解更多产品信息，可联系我们：0755-85273639
