森瑟科技（Senther）压电加速度计芯片540X（包括540A和540C）是带宽极广的振动芯片，其高频可达28000Hz@3dB。本篇文章主要介绍在用户端如何测试540X芯片频响性能。

1.     用于工程的研发型验证

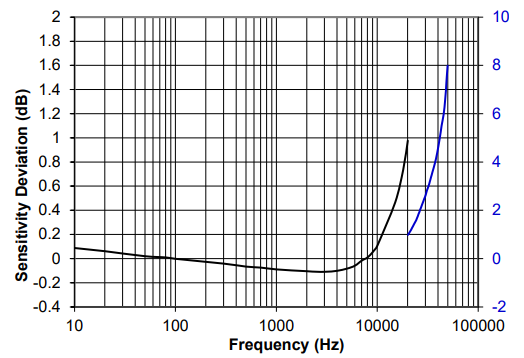

方法：用环氧树脂或者快干胶，把540X的金属外壳粘接在激振台，从540X顶部的陶瓷基板焊盘飞线测试。能得到如下图540X的典型频响曲线：

对于来料测试，这个方法是不可行的。来料测试需要易重复的简易安装法，这个方法可以容忍测试结果与实际产品性能有偏差。森瑟科技推荐20000Hz@3dB的测试判定标准。

1.     用于来料检测的生产型验证

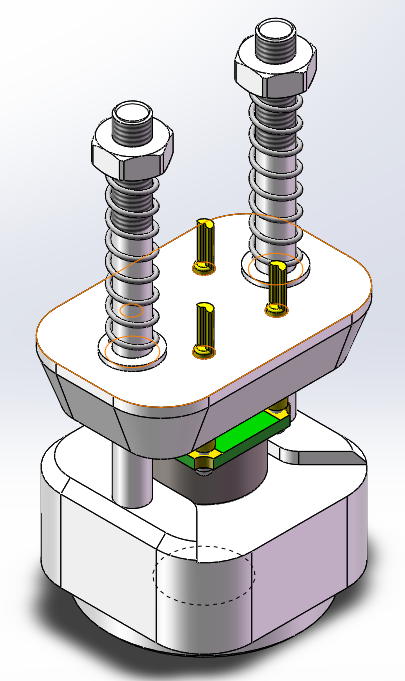

按照上述标准，推荐采用森瑟科技专用测试夹具，型号：FX0205，如下图:

夹具用1/4-28转1/4-28的螺丝固定在激振台，注意：安装前夹具底部需涂抹油脂。

向上拉起针盘，将待测540X放入夹具，注意：540X底部需涂抹油脂。

放下针盘，观察确保针与540X上的PAD位充分接触。

根据540X的规格书以及测试设备连线。

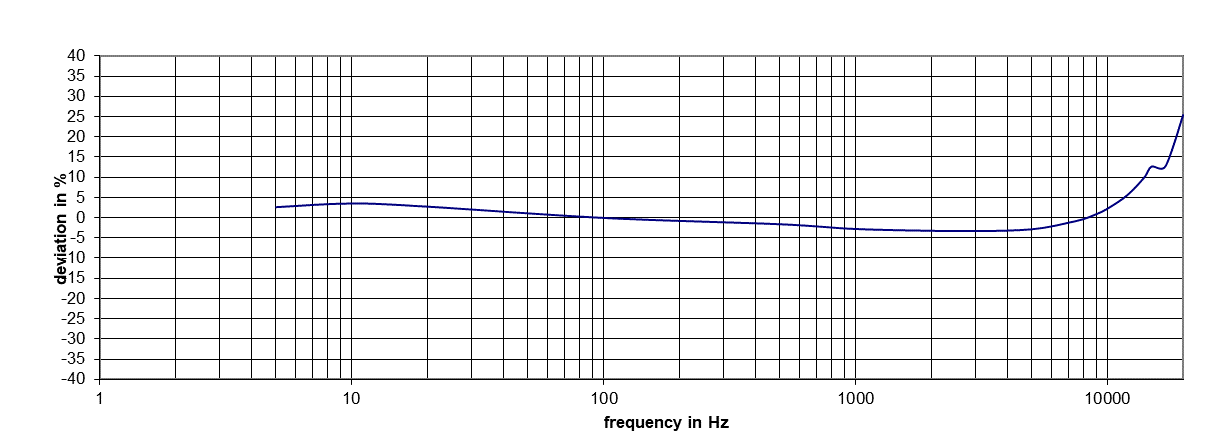

测试结果的典型曲线如下：
