加速度振动传感器包装箱冲击防护试验应用方案（集成 730AM1 微型三轴 IEPE 加速度传感器）

一、方案背景

国内网购与快递物流持续高速增长，包裹经过自动化分拣、中转装卸、干线运输、末端派送多环节，30%~40% 的商品属于需要防冲击保护品类：电子产品、玻璃陶瓷制品、美妆玻璃瓶、精密小家电、乐器、生鲜易碎品、光学器件等。这类商品极易在分拣滑槽跌落、人工抛扔、车辆颠簸碰撞产生瞬时冲击而破损，带来售后赔付、客诉、退货、品牌口碑损失。

传统包装依靠经验选型，缓冲材料要么防护不足导致破损，要么过度包装造成耗材浪费、包装成本高、不符合减塑低碳要求。本方案引入730AM1 微型三轴 IEPE 压电加速度传感器，开展实验室冲击振动试验，量化包裹在运输过程中的冲击 G 值、冲击脉宽、振动频谱，建立可量化的缓冲包装设计体系，精准匹配 30%~40% 易碎 / 高敏商品的防冲击需求，降低破损率，优化包装成本。

二、方案目标

1. 采用730AM1 微型三轴 IEPE 加速度传感器采集跌落、冲击、振动原始波形，量化电商物流全链路冲击载荷，确定不同品类商品的冲击耐受阈值；

2. 对包装箱缓冲结构、缓冲材料（珍珠棉、蜂窝纸、气泡柱、EVA）开展冲击防护对比试验，筛选最优缓冲方案；

3. 区分商品风险等级，对 30%~40% 需防冲击商品建立分级包装规范，避免 “一刀切” 加厚包装；

4. 建立试验数据库，实现包装方案迭代优化，将易碎品运输破损率下降，同时减少缓冲材料过度使用；

5. 形成标准化试验流程，可用于新品包装验证、现有包装改版、供应商包装审核。

三、系统组成（基于 730AM1 微型三轴 IEPE 加速度传感测试系统）

1. 核心传感器：730AM1 微型三轴 IEPE 压电加速度传感器

该传感器为环形剪切模式压电陶瓷敏感元件，钛合金激光焊接密封外壳，重量仅 4.1g，微型立方体结构，可同时采集 X/Y/Z 三轴加速度，非常适合包装箱跌落冲击、振动测试场景。

关键性能适配本试验说明

表格

参数

指标

方案应用价值

传感器安装要点：730AM1 传感器通过MB0028 粘贴基座刚性粘贴在被保护产品本体（核心测点），次要测点布置于包装箱内壁，安装时保证传感器三轴与包装箱空间方向对齐；禁止松散放置，防止测试失真；传感器自重仅 4.1g，几乎不会对小型被测样品带来附加质量影响。

2. 配套硬件清单（与 730AM1 配套）

1. 730AM1 传感器配套线缆：13M4‑3（3 米 4 针转 3 路 BNC 线缆）；

2. IEPE 信号调理器：IN‑03 三通道 IEPE 信号调理器，提供恒流激励 2‑10mA，满足 730AM1 供电需求；

3. 数据采集：IN‑3062 多通道数据采集系统；

4. 辅助配件：MB0028 粘贴安装基座（胶粘测试）、PM0117 M3×8 固定螺钉；

5. 试验台设备：跌落冲击试验机、随机振动试验台；

6. 上位 PC 分析软件：实现三轴加速度波形绘制、冲击峰值提取、FFT 频谱分析、冲击响应谱 SRS 计算、试验报告导出。

四、试验总体方案

试验分为两大阶段：实验室模拟冲击振动试验（730AM1 作为核心采集器件）+真实物流链路跟件测试（无线 MEMS 记录仪），两类测试数据互相校验。

阶段一：实验室包装箱冲击防护试验（730AM1 传感器采集）

针对 30%~40% 需防冲击保护的商品分组试验，商品分组：

• A 类（高敏感）：显示屏、镜头、精密电路板，耐受冲击＜30G；

• B 类（中等敏感）：玻璃器皿、陶瓷、美妆玻璃瓶，耐受冲击 30~60G；

• C 类（一般易碎）：塑料小家电，耐受冲击 60~100G。

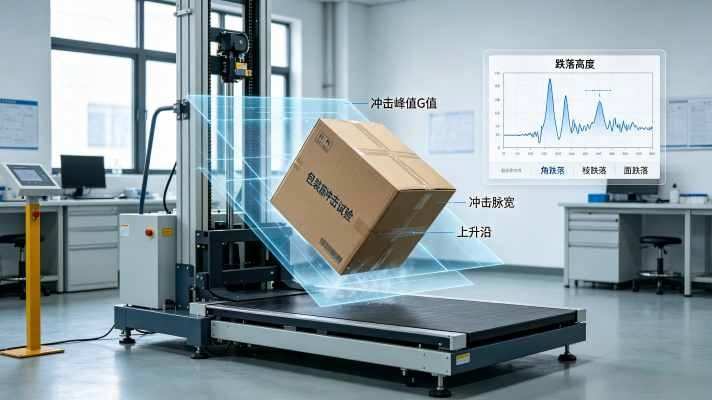

1. 跌落冲击试验（模拟分拣、装卸抛扔）

1. 样品：成品 + 缓冲内衬 + 外包装箱，按电商真实包装组装；

2. 传感器布置：使用730AM1 三轴 IEPE 传感器，测点①产品本体中心；测点②箱内缓冲层内侧；测点③包装箱内壁；多测点同步采集 X/Y/Z 三轴冲击；

3. 试验方法：参照 GB/T4857.5 / ISTA3A，按包裹重量设定跌落高度，依次跌落：底面、4 个侧面、2 条棱、3 个角；

4. 传感器采集指标：三轴冲击加速度峰值 G 值、冲击脉宽、冲击上升沿、完整冲击时域波形；依靠 730AM1 的 0.5‑10000Hz 宽频特性完整捕捉毫秒级冲击脉冲；

5. 判定：对比产品破坏临界 G 值。若产品本体测点冲击峰值＞耐受阈值，说明缓冲不足；若冲击远低于阈值，说明缓冲材料冗余，可减薄优化。

2. 随机振动试验（模拟干线货车运输颠簸）

随机振动台复现公路运输随机振动工况，730AM1 持续采集三轴振动时域信号，软件做 FFT 频谱分析，识别包装箱、缓冲材料共振频率点。共振会放大振动，造成产品疲劳累积损伤，排查长途颠簸带来的隐性损坏。

3. 对比试验组设置

• 对照组：原有量产包装；

• 实验组 1：更换缓冲材料；

• 实验组 2：调整缓冲厚度、结构；

• 实验组 3：优化产品与箱体间隙，消除箱内晃动。 利用 730AM1 输出的高精度三轴冲击数据，横向对比各组冲击衰减效果，筛选防护性能与成本最优的包装方案。

阶段二：真实物流跟件测试（标定真实运输冲击环境）

将微型三轴加速度记录仪随商品装箱，发快递走完整电商链路：仓库出库→自动化分拣→干线运输→中转场→末端派送。

说明：730AM1 属于有线 IEPE 传感器，不适合外出跟件；跟件采用无线存储式 MEMS 记录仪。

1. 记录仪设置触发阈值（如≥10G 自动保存冲击事件）；

2. 回收记录仪，读取全链路冲击次数、冲击峰值分布、振动数据；

3. 输出物流冲击特征：运输中冲击主要集中在分拣滑槽、人工装卸环节；统计真实场景下冲击 G 值分布，反向校准 730AM1 参与的实验室跌落试验参数，避免实验室标准条件脱离真实快递工况。

价值：很多时候实验室标准跌落高度偏保守或偏宽松，通过传感器真实跟件数据校准试验条件，让包装防护方案真正匹配网购物流。

五、数据处理与评价体系

1. 冲击衰减率：（外箱测点冲击 G 值−产品本体测点冲击 G 值）/ 外箱测点冲击 G 值，作为缓冲材料防护性能指标；衰减越高，缓冲效果越好；全部原始 G 值由 730AM1 采集得到；

2. 冲击事件统计：跟件测试统计全链路超过危险阈值的冲击次数；

3. 破损判定：试验完成后开箱，检查外观、功能，判定失效；

4. 分级输出包装规范：

   • 高敏感商品：必须经过 730AM1 传感器冲击试验验证，定制缓冲结构；

   • 中等易碎：简化试验，采用经过试验验证的标准化缓冲方案；

   • 普通耐冲击商品：免做冲击试验，基础纸箱即可。

落地：把 30%~40% 需要防冲击保护的商品全部纳入本试验管控清单，其余普通商品简化包装验证流程。

六、实施流程

1. 商品分类：梳理 SKU，筛选 30%~40% 需要防冲击保护品类，建立商品冲击耐受清单；

2. 试验方案设计：确定跌落高度、振动参数、730AM1 传感器测点布局、量程档位选型；

3. 样品制备、730AM1 传感器刚性安装、接线调试，开展实验室跌落 + 振动试验；

4. 真实物流跟件采集冲击振动数据；

5. 数据解析，读取 730AM1 输出的三轴波形，评估包装箱缓冲防护能力；

6. 优化缓冲方案，迭代样品，重复测试；

7. 输出包装标准文件，更新包装 BOM；

8. 定期抽样复测，持续监控物流工况变化（快递分拣设备升级、中转操作变化会改变冲击特征）。

七、预期效益

1. 质量效益：依靠 730AM1 高精度、宽频三轴测量，量化冲击风险，降低易碎品破损率，减少售后赔付、客诉；

2. 成本效益：避免过度包装，在满足冲击防护前提下降低缓冲材料成本；

3. 标准化：对 30%~40% 敏感商品建立量化试验标准，不再依靠经验判断包装；

4. 低碳效益：减少不必要缓冲材料，符合减塑、绿色包装政策；

5. 溯源能力：一旦发生破损，可通过 730AM1 历史冲击试验数据 + 跟件冲击记录，定位破损原因（包装不足 / 快递粗暴操作）。

八、风险与保障措施

1. 730AM1 传感器安装风险：粘贴基座粘接不牢会造成数据失真，严格执行刚性固定流程，每次试验完成前检查传感器状态；选用合适量程，防止信号饱和；

2. 工况差异：南北、不同快递线路冲击强度存在差异，跟件测试需要多线路重复采样；

3. 边界条件：高温高湿环境会降低缓冲材料性能，730AM1 宽温范围支持高低温耦合冲击试验；

4. 人员：试验人员熟悉 730AM1 IEPE 传感器原理、跌落试验操作，掌握冲击波形解读方法，注意 IEPE 线缆屏蔽，避免噪声干扰。

九、交付成果清单

1. 包装箱冲击防护试验方案（含 730AM1 传感器选型、测点布置说明）；

2. 730AM1 采集的三轴加速度原始冲击波形、振动频谱文件；

3. 冲击峰值统计表、缓冲衰减分析报告；

4. 商品冲击耐受阈值库；

5. 30%~40% 防冲击类商品分级包装规范；

6. 试验原始记录与包装优化建议报告。
