剩余电流监测在各类用、配电系统是必不可少的一项安全措施，随着近些年开关器件的创新与发展,产生的剩余电流波形变得越来越复杂，并逐渐向高频化发展，对剩余电流检测提出了更大的挑战。传统的AC型剩余电流传感器只能对低频交流进行检测，而A型剩余电流传感器能对低频交流及脉动直流进行检测，面对剩余电流高频化的趋势，两者已经不能满足电力系统保护要求，这种情况下，就需要更高性能要求的B型剩余电流传感器。国标IEC 62752、GB/T 41589 与 IEC 62955、GB/T 40820对B型剩余电流传感器做出了相关规定。

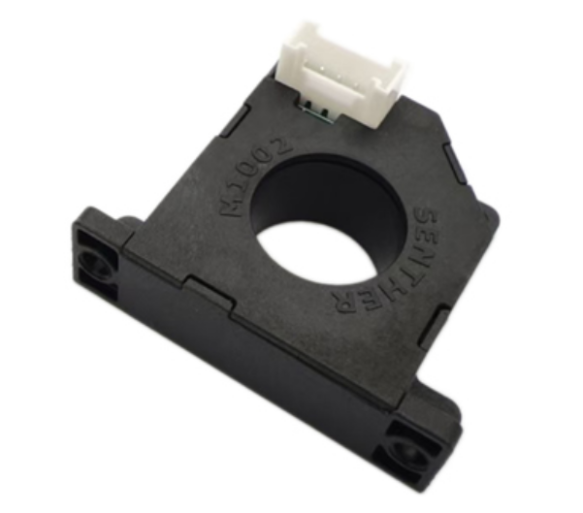

       本文主要介绍 B型剩余电流传感器 相关性能参数，选择产品时可供参考。

一、工作电压范围

通常较宽的工作电压范围可以容忍较大的电源波动，提升产品的兼容性、可靠性和灵活性，扩大产品的适用场景，同时可以降低外部设计和维护成本。目前市面上的B型剩余电流传感器工作电压范围大致为：

1） DC5V±3%，即4.85~5.15V范围

2） DC5V±5%，即4.75~5.25V范围

3） DC5V±10%，即4. 5~5.5V范围

二、静态功耗或静态工作电流

产品在没有检测电流（空载）时的工作电流称为静态工作电流，根据静态工作电流可以计算出静态功耗。静态功耗越低意味着能量消耗越少，发热也越少，电子元件老化更慢，产品长期运行更加稳定可靠。B型剩余电流传感器静态工作电流一般为30mA，20mA，10mA或更低。静态工作电流在20mA以上时，可能会有较明显的发热。

三、工作环境温度范围

产品具有宽工作温度范围，表明产品选取的原材料具有更高的温度等级。B型剩余电流传感器一般为工业级温度-40℃~+85℃或-40℃~+105℃。目前主要应用于充电桩领域，若环境温度高且充电线缆发热较严重时，可能会导致产品温度比较高，因此具有更宽的工作温度范围可以保证产品正常运行。

四、动作电流

国标规定了B型剩余电流传感器，对不同的剩余电流波形，有不同的动作电流范围。这些剩余电流波形主要有：

A）交流波形

1） AC

2） A+0º  ，A-0º

3） A+90º， A-90º

4） A+135º， A-135º

5） 叠加直流电流的交流波形DC+AC，DC+ （A+0º）等

6） 不同频率的混合的复合交流波形F

B）平滑直流、脉动直流波形

1）   SDC+，SDC-

2）   2PDC+，2PDC-

3）   3PDC+，3PDC-

产品典型动作电流最好位于国标规定上下限的中心值，这样即使产品动作点受温度、磁场、大电流等影响有所漂移，也仍然能保证满足标准要求。比如对于平滑直流类型的剩余电流，国标规定SDC+动作下限值为3mA，上限值为6mA，宜选取产品SDC+典型动作电流为4.5mA左右。

五、动作时间

B型剩余电流传感器对于不同波形的剩余电流，从采样到中间判断计算，到最后输出TRIP动作信号的时间即动作时间，动作时间越快，表明传感器响应速度越快，有利于迅速处理漏电事故。

六、故障自检与故障输出

B型剩余电流传感器一般带有TEST自检功能，通过TEST/CHK引脚给入信号，传感器内部会产生模拟剩余电流波形，传感器通过检测该波形以验证功能是否正常。部分产品还带有ERROR故障输出信号，用于表明产品是否处于正常工作状态。

七、大电流或强磁场冲击后引起的动作点漂移

B型剩余电流传感器采用磁通门原理，内部磁芯因材料成分不同，在通过几十上百安培大电流或强磁场后，磁芯不会恢复到之前的状态，会有不同程度的漂移，从而引起动作电流漂移，漂移严重的会导致动作电流超出国标要求范围。不同厂家的产品，可能动作点漂移大小不同，为避免漂移超标，有些产品带有CLR零点校准功能，每次大电流/强磁场冲击后需要进行零点校准或清零。也有产品因为磁芯材料选取经过严格测试验证，漂移非常小，因此无需零点校准或清零。

八、抗磁通涡流和磁场干扰能力

磁通涡流或者外界磁场干扰有可能引起剩余电流传感器误动作。传感器应具有一定的抗磁通涡流和磁场干扰的能力。

剩余电流传感器中心穿入一根长度约1米，内阻为0.03Ω~0.1Ω的导线，连接导线两端时会产生磁通涡流，此时TRIP信号应无输出。

调整外部磁铁加至传感器表面的磁场为50mT，此时TRIP信号应无输出。
