森瑟传感器在煤矿机械状态监测上的应用

一、煤矿机械状态监测的行业背景

近年来,煤碳行业不断整合,安全生产要求逐年提高,逐步向大型化集团发展、向智能化工厂迈进,设备的管理、维护标准也日益严格。同时随着企业自身管理水平日益提高,管理精度不断加深,为了满足各种环境下的苛刻要求,企业设备管理与维修也面临着更多的问题与挑战。采取有效的方式对煤矿主要设备如电机、通风机、矿用提升机、皮带机和采煤机等的监测管理直接影响煤矿的安全生产和经济效益;也能有效延长设备使用寿命,减少资源浪费。

二、煤矿机械状态监测主要设备

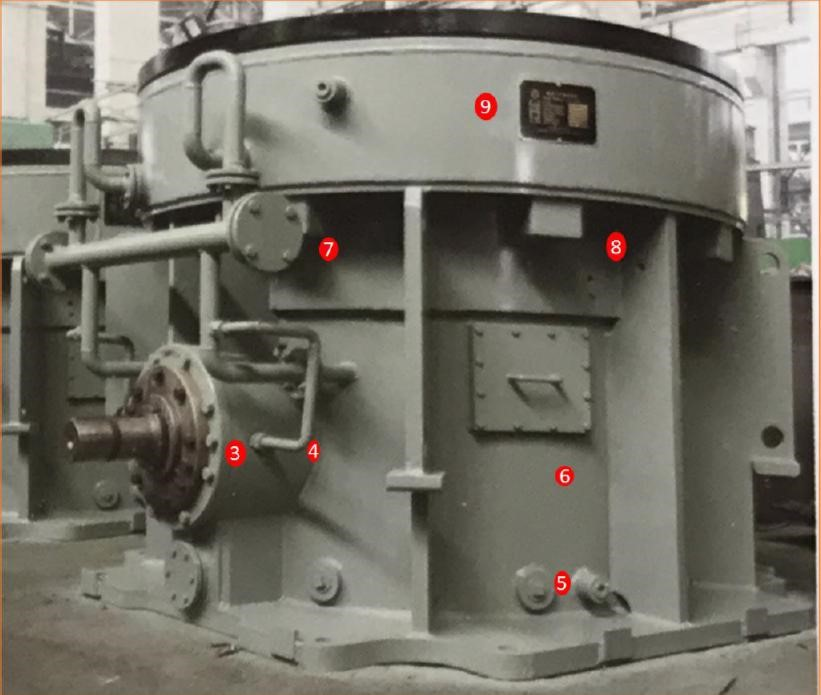

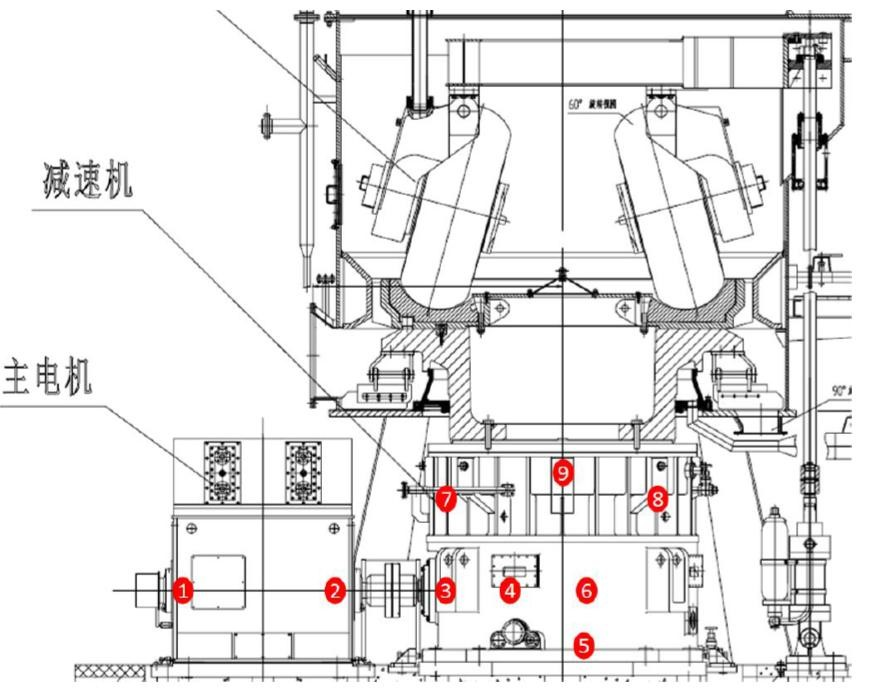

例如中速辊式磨煤机测点布置

以下为推荐的测点位置布置方案,具体以现场实际考察后为准。


编号部件位置标准配置传感器

1电机非驱动端水平振动传感器

2驱动端水平振动传感器

3齿轮箱输入轴电机端水平振动传感器

4输入轴非电机端水平振动传感器

5大螺伞主轴水平1振动传感器

6大螺伞主轴水平2振动传感器

7行星架轴承1位置振动传感器

8行星架轴承2位置振动传感器

9输出轴轴承位置振动传感器


 可监测故障

部件故障类型故障原因

电机轴承受伤轴承外圈、内圈、滚动体和保持架的疲劳剥落点蚀。

减速箱齿轮磨损齿轮磨损是指运行时啮合过程中出现的材料摩擦伤象。

断齿是一种严重的齿轮故障,主要由疲劳或过载导致,当风速波动较大或紧急停机时会使轮齿突然承受很大的负载而发生断齿。

轴承故障滚动轴承内圈、外圈、滚动体和保持架的疲劳剥落和点灼;轴承松动。

轴不平衡是指由制造、装配和运行时的变形等原因引起的转子质量偏心而导致的不平衡振动。

轴承故障滚动轴承内圈、外圈、滚动体和保持架的疲劳剥落和点灼;轴承松动。

三,煤矿状态监测森瑟科技传感器产品

 (1)煤矿井上振动监测推荐型号:310A性能特点:坚固耐用 耐腐蚀 金属密封焊接 外壳隔离 EMI/RFI屏蔽 抗冲击。

(2)煤矿井上振动监测推荐型号536A:536A产品是一款专为工业监控应用设计的IEPE三轴加速度传感器,采用剪切模式的压电陶瓷作为敏感元件,具有宽频带响应的特性。此IEPE加速度传感器结合 了优质的压电晶体和低噪声微电子元件, 与其它类型 的传感器相比在工作温度范围内实现了超低温度灵敏 度误差; 剪切模式技术同时保证了卓越的灵敏度基座 应变误差。536A加速度传感器采用外壳隔离、一体线 输出的结构,保证了产品低质量,宽频带响应的特性。 出色的振幅和相位频率响应,使得此产品非常适合结构 测试、部件检测、跌落测试和通用实验室振动测量项目。 微型扁平结构使得测试工程师或技术员可以很方便地 在现场同步测量三个相互垂直轴向的加速度,测试数据 精度高,性能长期稳定。


(3)煤矿井下推荐型号311A :311A是一款振动测量用本质安全型IPEP加速度传感器,其特点为本安认证、耐腐蚀封装、金属焊接密封 、外壳隔离 、EMI/RFI屏蔽 、抗冲击保护等。


(4) 煤矿井下推荐型号311AT:311AT系列产品是一款可同时测量设备振动和温度的本安 全型IEPE加速度传感器,其特点为带温度信号输出 、本安认证 、耐腐蚀封装 、金属焊接密封 、外壳隔离、 EMI/RFI屏蔽 、 抗冲击保护等


(5)状态监测系统IN-LDG的特点:能够和各种系统进行数据交互,本地HIM显示系统 (指征值,报警),PLC系统 (指征值,报警,简易诊断), CMS系统 (指征值,报警,原始数据,  FFT分析,故障诊),同时工厂内各种大数据处理分析系统 (指征值,诊断结果)且 IN-LDG智能振动变送器具有强大的数据处理能力,能满足不同类型设备的振动监测需要 。


4,因煤矿井下环境因素需要设备具有煤安认证,煤安认证是需要采集系统与具有本安认证的传感器共同通过认证获得,森瑟所提供的311A、311AT均具有本安认证。
