森瑟科技产品在光伏切割机轴承箱的应用

轴承箱测试及状态监测


项目背景:

光伏切割设备,前景较大。研发设计并组装的成品轴承箱,进行出厂前在不同转速下的动态检验,需要采集振动、温度、噪声等信号,判断轴承箱装配是否正常。并根据采集的相关数据,进行轴承箱设计的优化。(轴承箱测试平台设备,轴承箱转速最大为3500r/min)

    检测合格后的轴承箱,安装到机械设备进行应用,设备在进行生产任务(一般24小时运行),在切割设备运行时,实时在线检测该轴承箱振动值,如超过预设阈值,则该机械设备报警,在轴承箱抱死之前提前检测出轴承箱异常,把生产损失减少到最小。

项目监测要求:

    在振动方面,通过振动传感器采集,振动数据可录入上位机,通过软件进行数据采集记录并进行相关处理,最终得到振动数据频谱曲线,通过一段时间使用可以找出振动规律,供检验人员判断是否正常,最终总结规律得到振动阈值点,设置阈值点后,实现如振动超过阈值提供给测试平台PLC信号,报警停机的整套可实现方案。

    注:由于轴承箱为完整一体,无法在进行钻孔完整传感器,振动传感器只能吸附在轴承箱表面。

阶段需求:

1、实验测试阶段:

(1、根据沟通提供整套可实现的方案方案及报价;

(2、需提供分析及测试软件、信号采集仪、振动传感器、配套设备等;

(3、成套系统的使用培训、安装指导等。

2、产品配套阶段:

(1、批量应用在线设备上,每个轴承箱都配上该传感器;

(2、配套产品的要求较为简单,通过振动传感器监测超过报警阈值即输出信号给设备系统控制器,系统会根据应用情况进行相应程序处理。


传感器产品推荐:

1、实验设备测试分析系统软件硬件介绍:

1) 三轴振动型加速度传感器   530A-50


Ø 三轴测量

Ø 小立方体

Ø 胶粘剂或螺栓安装

Ø 全密封设计

Ø 环形剪切模式

Ø 温度范围宽

Ø 宽频率响应

2) 配套电缆   13-10M-B


Ø 易插拔

Ø 低噪声导体

Ø 耐用

Ø 强大的电缆组件

Ø 可靠性连接器

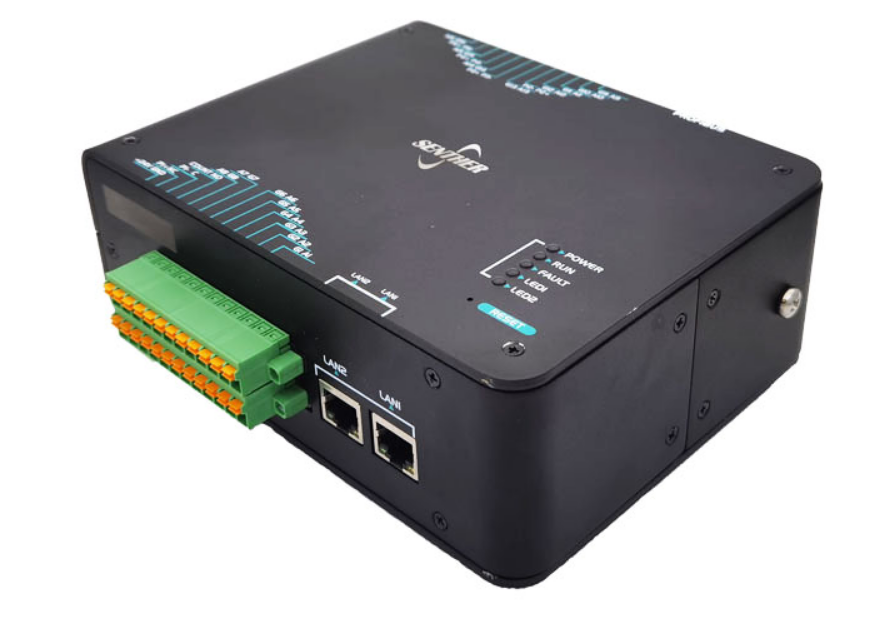

3) 多通道信号采集仪 IN-SGD



Ø  能够和各种系统进行数据交互

Ø  本地HIM显示系统

Ø  PLC系统

Ø  CMS系统

Ø  工厂内各种大数据处理分析系统

Ø  ARM+DSP 双CPU

Ø  RAM:512M

Ø  内部存储器:16G

4) 分析软件

Ø  窗函数:矩形窗,汉宁窗,平顶窗

Ø  包络谱

Ø  包括CMS系统EAM系统大数据集控平台等


2、配套设备在线配套系统:

1) IEPE 振动型加速度传感器   310A-80


Ø  内置IEPE电路,隔离输出,恒流源供电

Ø  连接器顶出或侧出,可用于空间较小的位置

Ø  激光密封焊接

Ø  采用军用连接器,可用于环境恶劣的工业现场的在线监测

Ø  环形剪切设计,横向影响小

Ø  EFT防护,具有优秀的抗干扰能力

Ø  专利陶瓷罐封装设计抗4-6KV雷击(选择项)

Ø  低噪声设计 ,业内领先


2) 配套电缆   16A-15M-B


Ø  坚固耐用的军标接头

Ø  SPC编织屏蔽网

Ø  稳定坚固的一体成型设计

Ø  选配BNC接头配件

Ø  MIL5015 直头、弯头可选

3) 配套磁座   CN110-20KG

Ø  20KG拉力

Ø  坚固耐用
