产品名称
振动芯体振动芯片
嵌入式三轴加速度传感器

型号

590C-500

系列

590C

特点/应用

• 高分辨率                                  • 状态监测

• 宽测量范围                               • 冲击数据记录

• 宽范围供电                               • 轴承/变速箱嵌入

• 低功耗                                      • 机器振动监测

• 长期稳定性好                            • 测试测量应用

• 可贴片装配


产品简介

590C系列嵌入式三轴振动芯片传感器是一款为嵌入式设备状态监测应用而设计的 小尺寸、高性能三轴振动加速度传感器,该产品采用最先 进的压电传感技术,与其他技术相比具有高信噪比和频 响好的特性。剪切型压电结构原理保证了工业监测应用 中在宽频带范围内信号传输稳定和超低噪声密度的特 性。590C系列嵌入式三轴振动芯片产品几乎可以在不需要其他配件的情况下 直接与数据采集器搭配使用。590C嵌入式三轴振动芯片产品输出稳定, 抗冲击能力强,最高可耐受5000g的冲击。该系列产品的 封装适用于嵌入式应用的多种封装方式,可以在3 ~ 5.5Vdc的稳压供电下工作。另外,590C系列嵌入式三轴振动芯片产品支持无线 传感方案或即插即用设计。

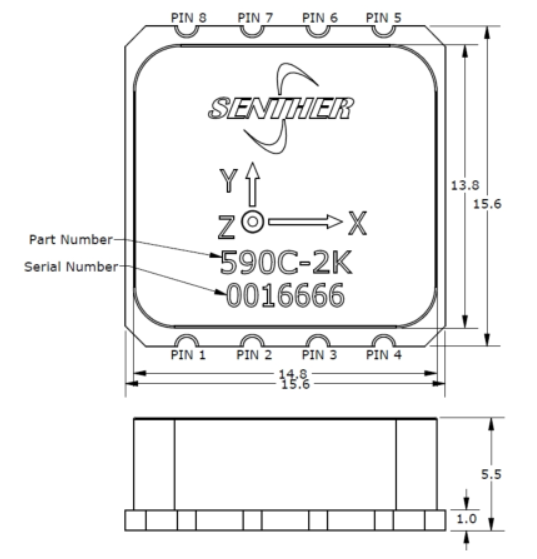

590C系列嵌入式三轴振动芯片传感器外形尺寸如下:

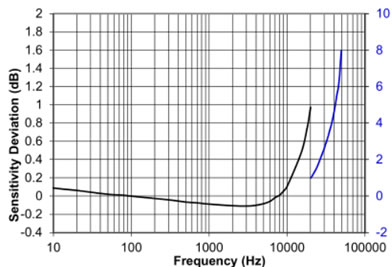

590C系列嵌入式三轴振动芯片传感器的频率响应曲线:

590C XY轴频率曲线_r2_c2.jpg

上图为:590C三轴振动芯片 XY轴的频率响应曲线



590C Z轴频率曲线_r2_c1.jpg

上图为:590C三轴振动芯片 Z轴的频率响应曲线

产品规格
加速度量程(g) 500
速度量程(in/s)
灵敏度 ( ±10%) 4
频响范围(Hz) 1-15000
重量 (克) 4.3
冲击极限 5000
温度范围(°C) -40-85
输出形式 电压
轴数 三轴
安装方式 贴片
温度信号
传感类型 压电陶瓷
灵敏度单位 mV/g
供电方式 3-5.5Vdc
配置电缆
