森瑟传感器在污水处理上的应用

在人类的生产和生活过程中用过的水,绝大部分排入污水管道,但这并不说明污水量就等于给水量,因为有时用过的水并没有排入污水管道,如消防、冲洗街道水排入了雨水管道或蒸发掉,再加上污水管道的渗漏等造成了污水量小于给水量,一般城市的污水量约为给水量的80%~90%。另外在某些情况下,实际排入污水管道的污水量也可能大于给水量,如地下水经管道接口处渗入,雨水经检查井u流入以及工厂或其他用户没有分散的给水设备,这些用户的给水量可能未包括在城市集中给水量之内等等,这时就可能出现污水量大于给水量。

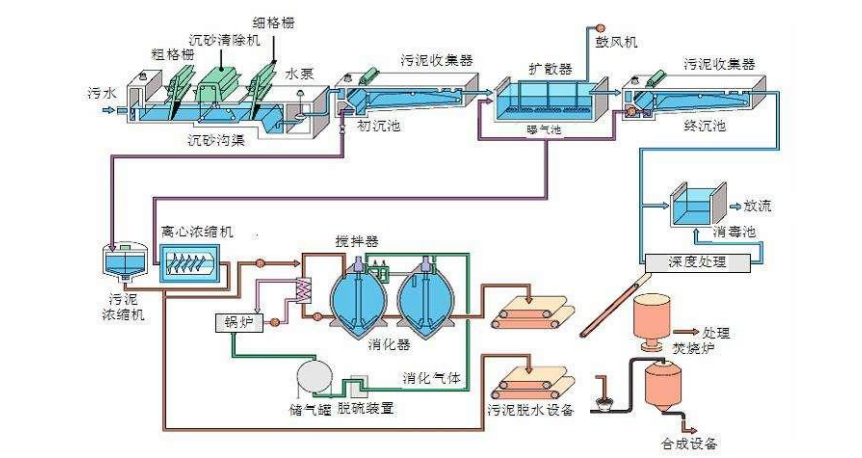

污水治理刻不容缓,为了防止污水破坏环境和身体健康,对污水处理已经迫在眉睫,接下来就让我们一起了解一下污水处理的过程。


在污水处理中各类泵的参与是重中之重,泵类的振动监测也是必不可少的一部分,在保证设备正常运行,正常工作中起到了至关重要的作用。

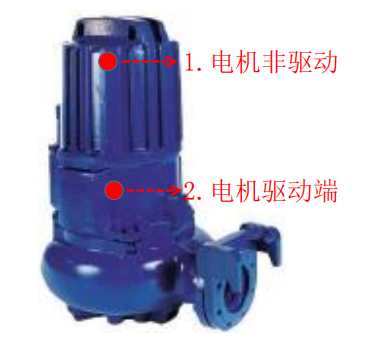

1.污水提升泵(立式潜水污水泵)

项目 说明

结构 电机 + 泵叶轮

特性 流程源头设备,极为重要,污水中所含杂质较

多,运行工况恶劣

监测故障 轴承损伤,润滑不良,叶轮磨损

测点布置 如图所示

监测适用 在线监测

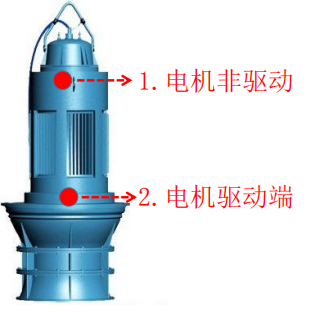

2.污水提升泵(立式潜水轴流泵)

项目 说明

结构 电机 + 泵叶轮

特性 流程源头设备,极为重要,污水中所含杂质较

多,运行工况恶劣

监测故障 轴承损伤,润滑不良,叶轮磨损

测点布置 如图所示

监测适用 在线监测

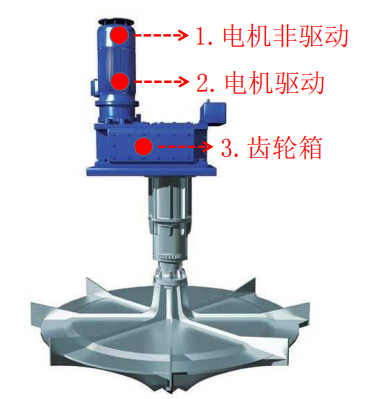

3.立式表面曝气机

项目 说明

结构 电机 + 齿轮箱+叶轮

特性 曝气池曝气设备,在含污泥污水中运行,巡检

不易

监测故障 轴承损伤,齿轮箱齿轮损伤,转子故障等

测点布置 如图所示

监测适用 在线监测

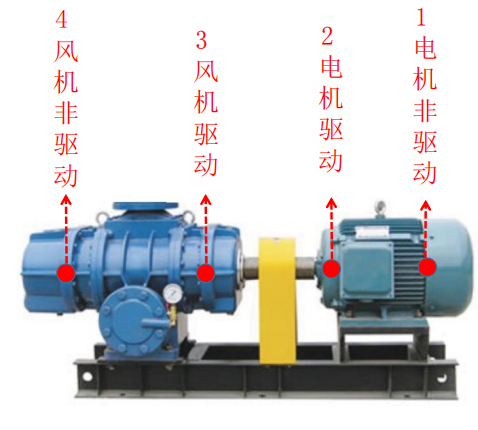

4.曝气池引风机

项目 说明

结构 电机 + 联轴器+转子

特性 曝气池最关键曝气设备,故障影响污水处理

监测故障 轴承损伤,联轴器故障,转子故障,齿轮损伤

测点布置 如图所示

监测适用 在线监测

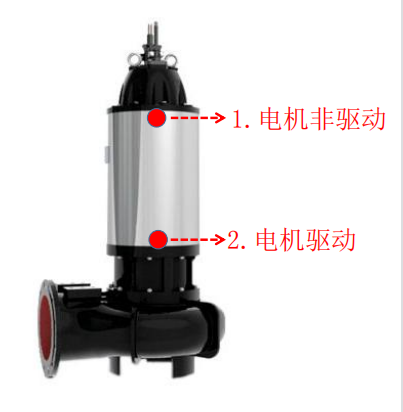

5.淤泥传输用垂直泵(澄清池)

项目 说明

结构 电机 +叶轮

特性 污泥排出用泵,介质粘度很大

监测故障 轴承损伤,润滑不良,叶轮磨损

测点布置 如图所示

监测适用 在线监测

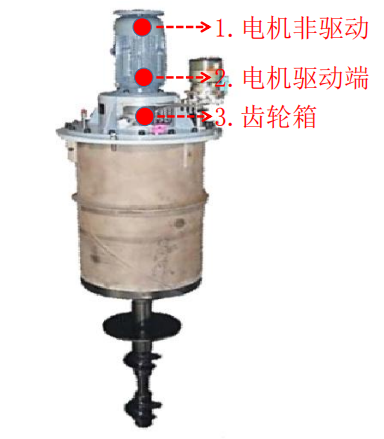

6.淤泥搅拌器(消化器)

项目 说明

结构 电机 +减速器+叶轮

特性 消化器是高层建筑,巡检不易

监测故障 轴承损伤,齿轮箱齿轮损伤,润滑不良,叶轮

磨损

测点布置 如图所示

监测适用 在线监测

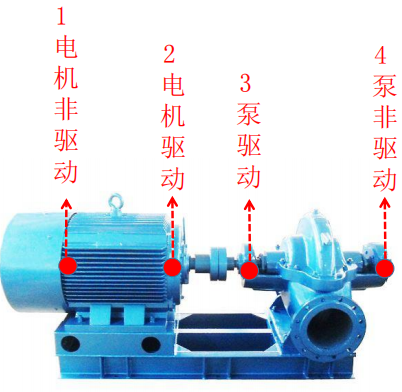

7.清水输送泵

结构 电机 + 联轴器+泵叶轮

特性 流程加压以及排出用泵,极为重要

监测故障 轴承损伤,转子不对中,转子不平衡

测点布置 如图所示

监测适用 在线监测


8.磁力泵(消毒:化学品加料)

项目 说明

结构 电机 +叶轮

特性 化学品加料用

监测故障 轴承损伤,润滑不良,叶轮磨损,转子不平衡

测点布置 如图所示

监测适用 在线监测

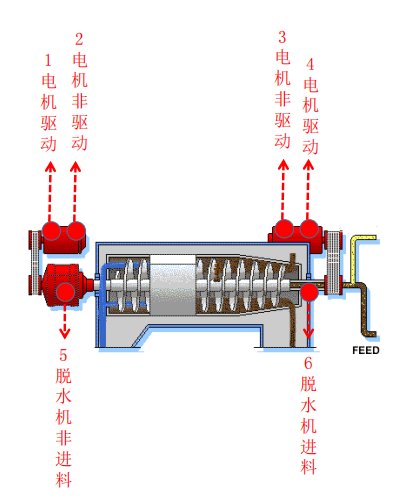

9.离心式脱水机

项目 说明

结构 电机 + 联轴器+泵叶轮

特性 流程加压以及排出用泵,极为重要

监测故障 轴承损伤,转子不对中,转子不平衡

测点布置 如图所示

监测适用 在线监测

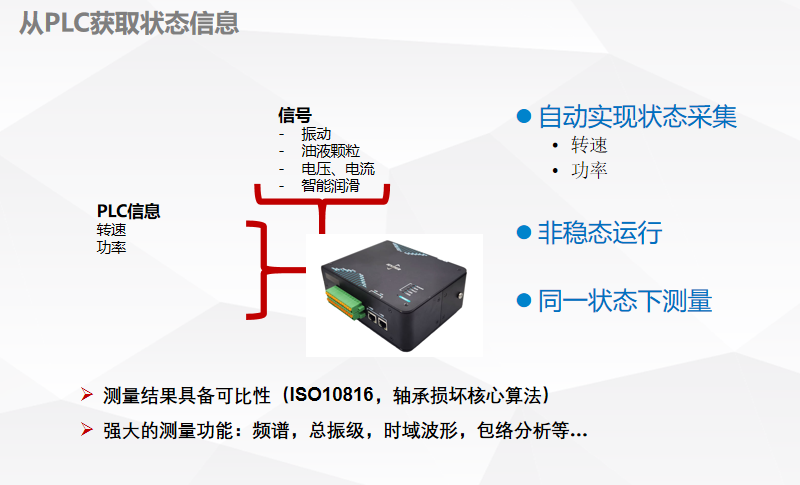

森瑟科技提供整套设备,从采集端到分析端提供一条龙服务,推荐使用IN-SDG搭配低频振动传感器310A-LF对于泵状态进行监控,保证安全运行减少停机造成损失。



更多应用案例分享,请咨询森瑟科技专业传感器服务团队。
