压力变送器在能源行业燃料电池装置的应用

氢燃料电池简介

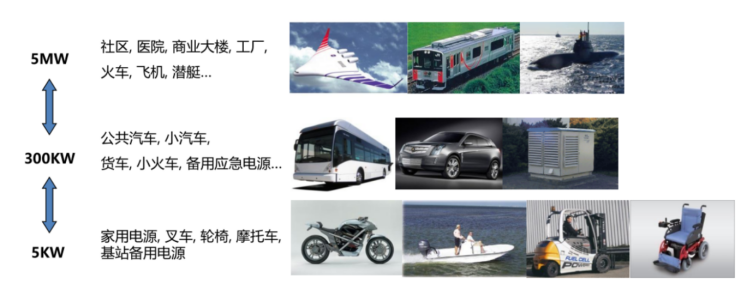

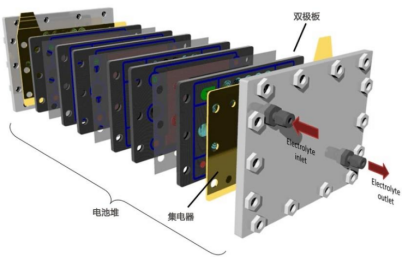

氢燃料电池是一种发电装置,由氢氧供给分系统、排水分系统、排热分系统及自动控制分系统组成。它是电解水的逆反应,把氢和氧分别供给阴极和阳极,氢通过阴极向外扩散和电解质发生反应后,放出电子通过外部的负载到达阳极,实现发电,多个单电池串联起来组成一个电堆,根据电池数量及面积大小,可产生从几瓦到几百万瓦的电能。




压力变送器的应用



燃料电池氢管理控制系统是一个由氢气管理控制单元( HMU) 为主构成的氢气安全主动监控系统,除 HMU 控制器外,还包括压力传感器、 温度传感器、 氢气泄漏传感器等检测元件以及电磁阀、蜂鸣器等执行元件所组成, 并具备检测、显示、报警功能。压力变送器主要检测燃料电池电堆冷却入口压力,空压机入口压力,空气出入口压力,氢气进气口压力。

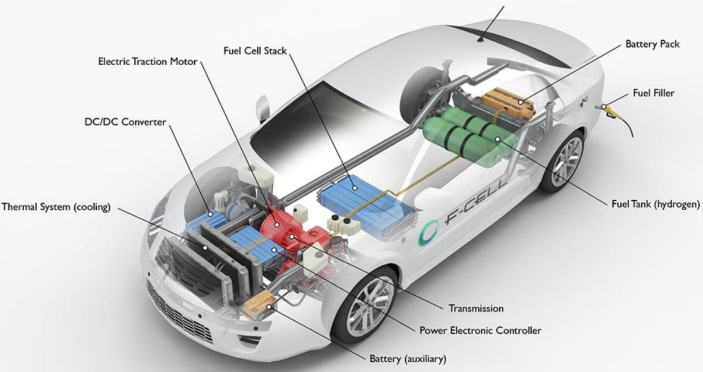

车辆中的具体应用(上图)

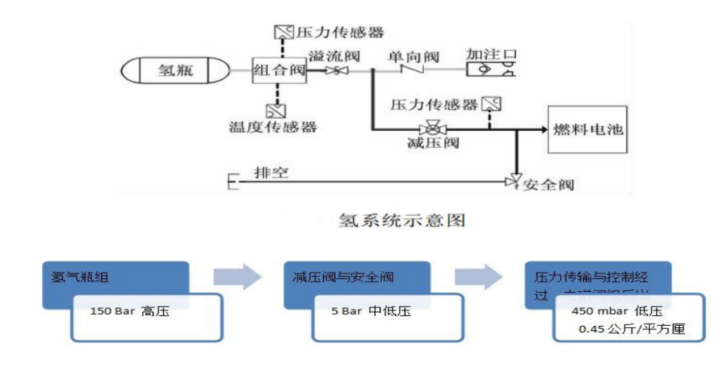

氢燃料电池系统工作原理图(上图)

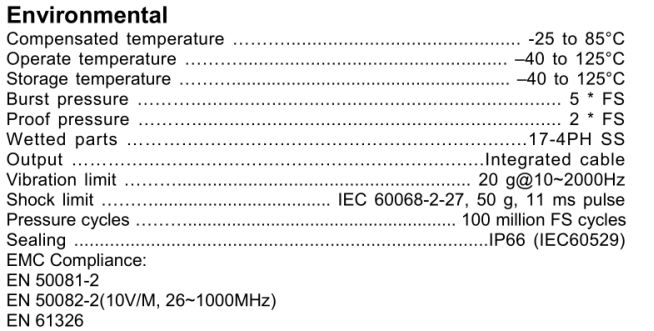

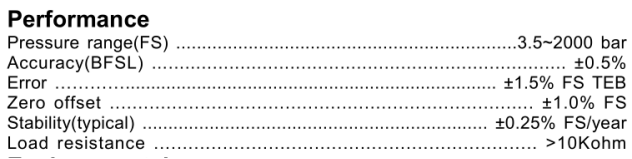

Senther 压力变送器的特点及参数



P1503压力传感器利用特殊等级的316L不锈钢材料制作压力接口的和传感元件,能有效防止产品不受氢气致脆的影响。传感元件是利用薄膜(氮氧化钛)技术生产,压力接口和传感元件焊接在一起,形成了一体式的设计结构,系统不需要再进行内部密封。



适用于氢气的传感器认证按以下标准:

CSA HGV 3.1-2013-压缩氢气动力汽车的燃料系统组件

EC79/2009,氢动力汽车的型式认可

EU406/2010,委员会实施条例EC79/2009。


特性

• 宽量程压力可选

• 防氢脆316L材质,氮氧化钛敏感薄膜

• 承受高振动

• 总误差带的1.5%

• 集成化设计

• ASIC温度补偿
